Несущая колонна небоскреба.

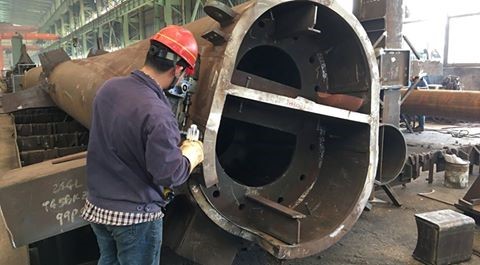

Как выглядит несущая колонна небоскреба в Китае?

Китайская компания CCEED (China Construction Eighth Engineering Division) штампует такие проекты, как на конвейере. В их портфолио уже 30 небостребов, и у них есть чему поучиться.
Они, конечно же, используют BIM и Revit, но, что любыпытно, эти колонны проектируют в Inventor. На заводе по 3D-модели из Inventor колонны изготавливаются на станках с ЧПУ. Эти массивные металлические конструкции состоят из отдельных деталей.

kitya

После изготовления на каждую деталь наносится QR-код, чтобы собрать информацию обо всех частях в BIM-модель и отслеживать их путь от завода до места установки. Чтобы убедиться в том, что все конструкции правильно соединятся между собой, на заводе их сканируют лазерным сканером и превращают в актуальные 3D-модели с помощью Recap. Затем их анализируют на отклонения от исходной спецификации и соответственно обновляют BIM-модель.
