Как строились советские высотки

Семь «сталинских» высоток – настолько значимые нити в московской архитектурной ткани, что давно обросли всевозможными мифами.

Так что же скрывают мифы в истории по-настоящему фантастических инженерных решений.

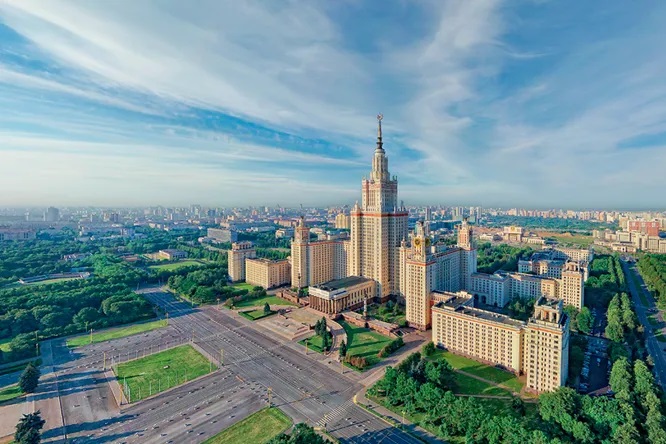

Миф - Фундамент главного здания МГУ день и ночь морозят огромные холодильники. Иначе слабый грунт не выдержит, и высотка сползет вниз.
Странно, что эта легенда сочинена про главное здание МГУ: на таком высоком холме, как Воробьевы горы, грунт должен быть довольно надежным. И действительно, руководитель строительства высотки Александр Комаровский рассказывал, что пробы грунта показали его высокую прочность и плотность. Это позволило строителям уменьшить величину откоса котлована, а значит — сэкономить кучу денег на земляных работах. Но вот под некоторыми другими высотками основания действительно слабые — особенно под теми, что стоят у самой Москвы-реки.

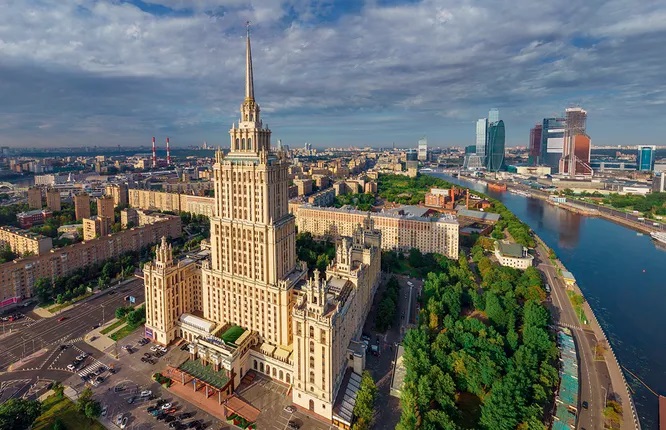

Так, при строительстве гостиницы «Украина» дно котлована пришлось заглубить на 8 м ниже уровня грунтовых вод — и это всего в 70 м от реки. Чтобы котлован не превратился в бассейн, вокруг него устроили двойную стену иглофильтров. Множество таких труб с фильтрующим наконечником забили в грунт по периметру котлована и подключили к насосам, чтобы откачивать воду и не дать ей протечь в котлован. Впрочем, замораживание грунта тоже применялось, только не для МГУ, а для высотки у Красных Ворот. Здание строилось одновременно с вестибюлем станции метро, расположенным прямо под ним. Стенки его основания пришлось укреплять холодом — и вот как это работает.

В грунт по периметру будущего котлована забивают трубы, которые объединяются в замкнутую, герметичную систему, по которой пускают охлажденный «рассол» — раствор солей, например, хлорида кальция. Вода замерзает при нуле, а рассол можно остужать до -25 °С и гонять по трубам. Трубы замораживают грунт, превращая его в сплошную льдогрунтовую стенку вокруг будущего котлована. Под ее защитой можно спокойно вырабатывать грунт, не боясь обрушения.
Замерзая, вода увеличивается в объеме; замороженный грунт тоже. После разморозки он, соответственно, уменьшается. А теперь представьте: вы построили здание, левое крыло которого (где расположен один из вестибюлей метро «Красные Ворота») стоит на замороженном грунте. После разморозки оно осядет, и вся высотка поползет налево. Чтобы этого не произошло, строители заранее построили здание с наклоном вправо, в сторону современного проспекта Сахарова. Угол был точно рассчитан исходя из характеристик грунта, и после разморозки здание заняло строго вертикальное положение.

Миф - Главное здание МГУ уходит под землю на столько же этажей, на сколько поднимается над поверхностью сама высотка.
Одна из причин того, что Манхэттен стал «островом небоскребов», — надежные скальные породы, которые залегают здесь достаточно близко к поверхности. На них чрезвычайно удобно опирать фундаменты тяжелых высотных зданий. Москве повезло меньше. Твердые основания у нас есть, но на большой глубине, от 20 до 60 м. Устраивать такие длинные сваи по меркам середины ХХ века было крайне дорого, поэтому инженер Николай Никитин - кстати, будущий автор Останкинской башни — предложил совершенно оригинальный подход. Коробчатая плита позволила впервые в мировой практике установить высотки на упругое основание из глин и суглинков.
Железобетонные плиты, повторяющие очертания будущего здания, устроены в основании всех семи московских высоток. При высоте от 6 до 10 м такая плита имеет коробчатую структуру, которая позволяет экономить материалы практически без потерь прочности (вспомните, какой прочной бывает пустая коробка или ящик). Впоследствии пустоты нашли свое применение: насколько известно, в здании МИДа и в гостинице «Украина» они использовались как бомбоубежища, а в МГУ — как складские помещения. Сложная система подземных помещений с очень высокими потолками, должно быть, и вызвала к жизни легенду про многоэтажные подвалы в МГУ.

Миф - Московские высотки скопированы с американских небоскребов.
Наши высотки действительно очень похожи на американские, только сходство это внутреннее, на уровне конструкций: основу их образует стальной каркас, «кристаллическая решетка» из колонн и балок. Эта технология была внедрена в гражданское строительство в Чикаго в 1880-е годы. Впрочем, наши инженеры внесли в нее некоторые новации. Например, в Америке балки и колонны каркаса соединяли клепкой, а сам процесс выглядел так. Рабочий-«повар» нагревал конец клепки до белого каления и бросал второму, который передавал ее третьему, вставлявшему клепку в отверстие. Четвертый рабочий («стрелок») разбивал ее с обратной стороны. Как можно догадаться, этот способ довольно трудоемок, дорог и небезопасен, поэтому советские инженеры начали соединять элементы каркаса сваркой: заниматься этим мог один сварщик, спокойно устроившись в своей люльке. Это был первый в мире случай такого широкого употребления сварки в строительных работах.

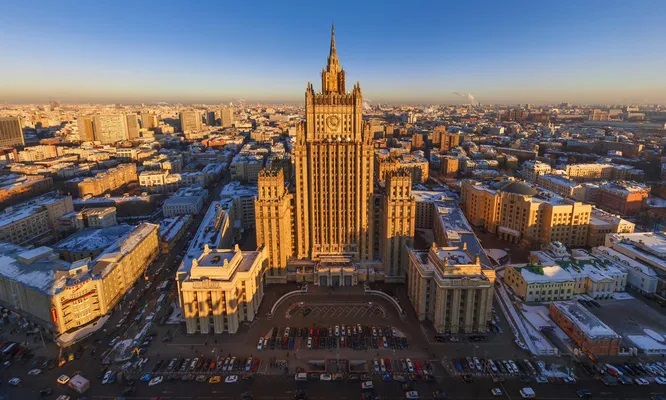

Что до «упрощенной» конструкции шпиля на МИДе, то такую же металлическую решетчатую башню представляют собой шпили всех семи построенных высоток. И почти все они облицованы металлическими панелями. Исключение составляет шпиль МГУ, облицованный стеклом и самый большой: высота его — 58 м, примерно с 16-этажный дом. Его собирали отдельно, в специальной шахте внутри уже почти завершенного здания, после чего поднимали с помощью лебедок. Как только верхушка показалась над крышей, на ней смонтировали звезду и продолжили выдвигать дальше, постоянно останавливаясь и устанавливая облицовку из желтого стекла с отражающим металлическим напылением с внутренней стороны.

Миф - Высотку МГУ строили заключенные, один из которых смастерил из подручных материалов дельтаплан и бежал, спланировав на нем с высоты.
Строительство МГУ было впечатляющим по масштабам проектом. Специально для него было построено 30 км автомобильных дорог и 15 км железнодорожных. От линий Киевского направления была проложена ветка, по которой грузы подвозили прямо к стройплощадке. В пиковые моменты на стройке было одновременно занято 16 000 человек.
Квалифицированных кадров не хватало, поэтому рядом со стройплощадкой был создан учебный комбинат, который успел подготовить 5000 специалистов.

Воспоминания очевидцев говорят о том, что заключенные тоже работали на стройке, но только на самых ранних этапах, не требующих квалификации, — на земляных работах и устройстве фундаментов. Монтаж каркаса, кирпичная кладка, отделочные работы требовали умения, и здесь уже использовался наемный труд. Так что к тому моменту, когда здание было выведено на достаточную для дельтаплана высоту, никаких заключенных здесь уже не было.

Миф - Фонтаны перед МГУ со стороны проспекта Ломоносова — это вентиляционные киоски подземного города.
Московские высотки стали новым словом не только в технологии строительства, но и в системах ЖКХ. Это одни из первых зданий в Москве с центральным отоплением. А чтобы поднимать холодную и горячую воду на высоту, в них — впервые в СССР — были устроены технические этажи. Например, в МГУ вода поднимается из подвала на 11-й этаж, где стоят распределительные баки, обслуживающие нижние этажи. Отсюда насосы гонят воду до следующего технического этажа, 23-го. Одна из изюминок высоток — централизованная система пылеудаления. Мощные насосы на технических этажах втягивают воздух через систему трубопроводов в стенах здания. Достаточно подсоединить к выходу в стене шланг и открыть клапан, и этот «общий пылесос» начнет собирать пыль. К сожалению, сейчас эта система не работает.
Отдельной проблемой стала вентиляция и кондиционирование огромных зданий. Системы вентиляции в высотках принудительные, с использованием насосов на тех же технических этажах. Но вот МГУ оказалось настолько велико, что для него пришлось построить отдельную станцию подготовки воздуха. Здесь воздух очищался, увлажнялся, при необходимости подогревался — и поступал в здание. Чтобы не портить ансамбля, этот «завод воздуха» возвели под землей, под сквером, где установлен памятник Ломоносову. Так что эта легенда — единственная, оказавшаяся правдой. Фонтаны действительно играют двойную роль, служа и в качестве вентиляционных киосков. Правда, сейчас станция подготовки воздуха не работает и воздухозаборники закрыты.
